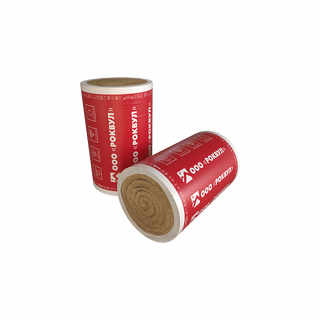

Роквул Вайред Мат 105 АЛЮ 25х1000х7000

Описание
Характеристики
Сертификаты
Запросить стоимость

Прошивные маты ВАЙРЕД МАТ 105

Огнезащита воздуховодов

Описание товара

Для повышения предела огнестойкости транзитных воздуховодов и воздуховодов систем дымоудале-ния компания ООО «РОКВУЛ» предлагает простое в монтаже, надежное в эксплуатации и эстетичное по внешнему виду решение - систему ВАЙРЕД МАТ, которая является частью системы огнезащитных решений РОКФАЙЕР. Этот вид огнезащитного покрытия обеспечивает предел огнестойкости воздуховодов от 60 до 240 минут (в зависимости от толщины материала ВАЙРЕД МАТ).

ВАЙРЕД МАТ - гибкий прошивной мат из каменной ваты, покрытый с одной стороны сеткой из гальва-низированной проволоки с размером ячейки 25 мм. Материал ВАЙРЕД МАТ может выпускаться с покрытием из неармированной алюминиевой фольги и без покрытия. Разработан для огнезащиты и теплоизоляции воздуховодов.

Упаковка

Рулоны ВАЙРЕД МАТ поставляются упакованными в полиэтиленовую пленку с длиной мата .

Свойства

• Технологичность.

• Всепогодность.

• Виброустойчивость.

• Эстетичный внешний вид.

• Наличие всех необходимых разрешительных документов.

Монтаж

Монтаж теплоогнезащитного покрытия ВАЙРЕД МАТ 105 осуществляется в соответствии с Технологическим регламентом Nº 26-05-21.

Описание вариантов крепления

Самонесущее крепление

Предел огнестойкости - EI 60 - El 120

Установка матов ВАЙРЕД МАТ 105 на воздуховоды может осуществляться без дополнительных элементов крепежа. То есть выполняется так называемое самонесущее крепление.

Монтаж может быть осуществлен двумя способами:

• провязкой стыков между собой с помощью вязальной проволоки диаметром 0,9-1,5 мм (ГОСТ 3282-74);

• провязкой стыков вязальным крючком.

При этом необходимо учесть, что для качественного соединения матов между собой необходимо оставлять припуск сетки на 100-150 мм, образующий нахлест. При монтаже данным способом матов на прямоугольных воздуховодах с длиной одной из сторон (горизонтальной) свыше 600 мм может происходить провисание материала. Расстояние между корпусом воздуховода и покрытием не должно превышать 50 мм. В противном случае провисание устраняется с помощью бандажа, вязальной проволоки или приварных штифтов.

Принципиальная схема монтажа

1. Корпус воздуховода. 2. Теплоогнезащитное покрытие ВАЙРЕД МАТ 105 Кф1 / ВАЙРЕД МАТ 105. 3. Вязальная проволока. 4. Лента алюминиевая самоклеящаяся.

Крепление с помощью приварных штифтов

Предел огнестойкости - El 60 - El 180

Крепление покрытия ВАЙРЕД МАТ 105 может осуществляться с помощью двух видов приварных элементов.

В том числе это штифты приварные серии СТ/ WP2 (для аппаратов трансформаторного типа) или CD/ WP2 (для аппаратов конденсаторного типа) со стальной блокирующей шайбой PW2/CS.

С помощью аппарата контактной сварки к корпусу воздуховода привариваются штифты (иглы), на которые затем накалывается мат, фиксирующийся прижимными шайбами.

Другой вид - приварные элементы серии CD/PWP 2.7 или CD/PWP 2.7 ISOL с закрепленной блокирующей шайбой. Приварка игл аппаратом контактной сварки осуществляется через покрытие ВАЙРЕД МАТ 105.

Ориентировочный расход приварных элементов составляет 9 шт/м2.

Принципиальная схема монтажа

1. Корпус воздуховода. 2. Теплоогнезащитное покрытие ВАЙРЕД МАТ 105 Кф 1 / ВАЙРЕД МАТ 105. 3. Приварной элемент. 4. Вязальная проволока.

Крепление с помощью бандажей.

Предел огнестойкости - El 60 - EI 180

Монтаж покрытия ВАЙРЕД МАТ может осуществляться с помощью бандажей:

• из перфорированных оцинкованных лент марок ЛС-1 (19 х 9 х 30), ЛС-1 (25 х 9 × 30), ЛС-2(25 х 9 х 30), выпускаемых по ТУ 5285-023-14174198-2011, либо их аналогов. Соединение лент осуществляется с помощью болтового соединения (болт + шайба + гайка) M6 и/или M8 или винтов самона-резающих (при отсутствии перфорации);

• из оцинкованной проволоки диаметром 2,0-3,0 мм, по ГОСТ 3282-74.

Принципиальная схема монтажа

1.Корпус воздуховода. 2.Теплоогнезащитное покрытие ВАЙРЕД МАТ 105 Кф1 / ВАЙРЕД МАТ 105. 3.Бандаж. 4.Вязальная проволока.

Комбинированное крепление.

Предел огнестойкости - El 60 - El 240

Для обеспечения предела огнестойкости El 240 монтаж покрытия ВАЙРЕД МАТ 105 необходимо осуществлять комбинированным способом, т. е. использовать приварные штифты (см. пункт «Крепление с помощью приварных штифтов») с одновременным применением бандажей (см. пункт «Крепление с помощью бандажей»).

Принципиальная схема монтажа

1.Корпус воздуховода. 2.Теплоогнезащитное покрытие ВАЙРЕД МАТ 105 Кф1 / ВАЙРЕД МАТ 105. 3.Бандаж. 4.Штифты приварные. 5.Лента алюминиевая самоклеящаяся.
